BSYL系列多點截面均布式脫硫脫硝煙氣流量測量裝置





一、概述

   國內燃煤電廠鍋爐都安裝有脫硫設備，90%以上采用濕法脫硫。濕法脫硫處理后的煙氣濕度大、溫度低，容易出現煙氣結露現象，腐蝕性強，對金屬材料腐蝕相當嚴重。

    脫硫系統的煙道的特點是截面積大，直管道長度非常短，大部分的直管段長度達不到0.5D，并且在煙道上還有閥門和擋板，給煙氣流量測量帶來了不利因素。



二、解決方法

   我公司研制的BSYL系列多點截面均布式煙氣流量測量裝置是專門針對鍋爐原煙氣和脫硫后的凈煙氣設計的耐腐蝕防堵型的煙氣流量測量裝置，解決了目前煙氣流量測量幾大難題：腐蝕性強、堵塞嚴重和測量不準等。其特點如下：

• 1、 針對煙氣腐蝕性強，測量裝置選用了耐腐蝕性強的、經濟耐用的合金材料，同時裝置外部還涂敷多層防腐涂料，防腐效果好；

• 2、針對煙道直管段非常短，煙道內流場分布極其紊亂不均勻，采用了煙道截面多點均勻布置測點方式，確保了測量精度；

• 3、每個測點有自清灰裝置，保證長期使用不堵塞。

• 4、對于脫硝煙氣，針對煙氣粉塵量大造成磨損問題，我公司產品選用耐磨的不銹鋼，并且在裝置表面噴涂金屬陶瓷。金屬陶瓷硬度大，抗磨性強，這樣能解決磨損問題，在脫硝入口和出口處，裝置能運行5年以上。

三、測量原理

    BSYL系列截面多點均布式煙氣流量測量裝置采用差壓原理，裝置安裝在管道上，其探頭插入管道內，當管道內有氣流流動時，迎風面受氣流沖擊，在此處氣流的動能轉換成壓力，導致迎風面管內壓力較高，其壓力稱為“全壓”，背風側由于不受氣流沖壓，其管內的壓力為風道內的靜壓力，其壓力稱為“靜壓”，全壓和靜壓之差稱為差壓，其大小與管道內風量有關，風量越大，差壓越大；風量小，差壓也小，因此，只要準確測量出差壓的大小，再找出差壓與風量的對應關系，就能正確地測出管內風量。

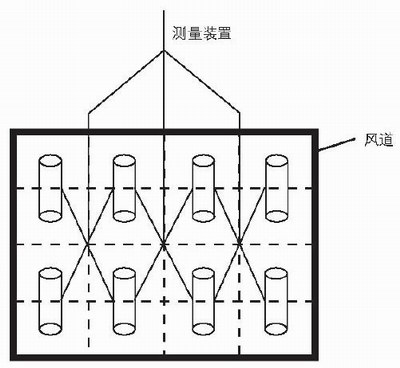

      由于一次風、二次風及制粉通風的風道截面比較大，直管道較短，為了能夠準確地測量風量，采用的辦法是在大風道截面上嚴格采用等截面多點布置的測量原理：根據各測量風管道截面的大小、形狀、風道走向、直管段長短等因素來確定風量測量裝置測點數，并將多個測點有機地組裝在一起，正壓側與正壓側相連，負壓側與負壓側相連，正、負壓側各引出一根總的引壓管，分別與差壓變送器的正、負端相連，測得截面的平均速度，然后計算出風量 。

四、裝置構成

      BSYL型多點截面均布式煙氣流量測量系統主要由耐腐蝕自清灰防堵塞一次測量元件、差壓變送器等組成。煙氣流量測量裝置把煙道內的煙氣流量轉換成差壓，通過引壓管至差壓變送器，差壓變送器輸出4-20mA DC電流信號，直接進入DCS系統進行顯示，DCS系統中煙氣流量計算模型應依據設計及標定結果加以確定。



五、與傳統的流量測量裝置相比，多點截面均布式煙氣流量測量裝置的優勢。

1、 測量穩定性好，準確度高：裝置安裝調試后，測量精度達到1%；重復度為0.5%。測量裝置性能穩定，線性好；

2、 對直管段要求低：本測量裝置采用多點截面均布式布點方式，裝置無需較長直管段，有0.5倍當量直徑直管段即可；

3、  防堵塞：裝置的每個測點都配備有自振蕩清灰裝置，在氣流沖擊下能做不規則擺動，起到防止粉塵積聚作用。無需外加任何氣源吹掃，徹底解決了含塵氣流煙氣流量測量裝置的信號堵塞問題；

4、  節能：采用插入式布置，對于大風道來說，擋風面積幾乎可以忽略不計，壓損小，節能效果明顯；

5、   防腐蝕：裝置采用耐腐蝕合金鋼，表層再加防腐處理，解決煙氣腐蝕問題。

6、   對于脫硝煙道防磨損：裝置選用耐磨的不銹鋼，并且在裝置表面噴涂金屬陶瓷。金屬陶瓷硬度大，抗磨性強，這樣能解決磨損問題，在脫硝入口和出口處，裝置能運行5年以上。



六、主要技術指標

        測量精度：1.5%

        探頭材料：對于脫硫煙道，采用耐腐蝕合金材料，表層防腐處理。

                           對于脫硝煙道，采用耐磨合金材料，表層噴涂金屬陶瓷

        測量介質：空氣、煙氣等含塵氣體、腐蝕性煙氣

        探頭長度：0.2~12m （根據現場風道尺寸確定）

        測點距離：0.1~1.0m（根據系統需要確定）

       風道最小直管段：0.5D

       工作溫度：-50~+450℃



七、產品型號說明

        脫硫系統煙氣流量測量

        1、脫硫系統入口原煙氣流量測量裝置型號：BSYL-N/TSI，N為點數

        2、脫硫系統出口凈煙氣流量測量裝置型號：BSYL-N/TSII，N為點數



       脫硝系統煙氣流量測量

        1、單支耐磨陶瓷結構脫硝煙氣流量：BSYL-1/TYI型

        2、多支耐磨陶瓷結構脫硝煙氣流量：BSYL-N/TYI型：其中N為插入煙道內的點數。
